車載GPS定位器電源線上不同顏色的線代表什么？

發布時間：2016-12-09 14:52 作者：admin 來源：未知點擊：字號：大中小

有很多初次接觸車載GPS定位器的客戶朋友，由于對GPS定位設備的配件、線路安裝不熟練，導致錯亂安裝，致使GPS定位產品功能展現不充分，甚至無法正常工作。影響其中最直接的原因是接線問題。不會接線怎樣辦？不用擔心，今天，讓磯準小編來為您詳細解說。

車載GPS定位器標準配置：

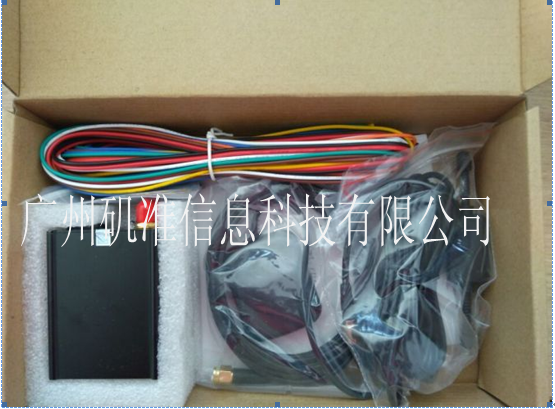

以磯準科技型號為：J18 GPS定位器為例。一套標準的車載GPS定位器配置包括：一臺GPS定位器主機、一束電源線、一條GSM通訊天線、一條GPS定位天線。下面給大家介紹各配置的主要功能：

1、GPS定位器主機：

GPS定位器主機，主要通過美國的全球衛星定位系統（GPS）來確定移動目標的位置，并通過移動通信網絡和全球互聯網將數據上傳。

2、電源線：

磯準科技配置一束8pin的電源線。那么，電源線上不同顏色的線又代表什么呢？下面有詳細介紹：

（1）紅線：電源正極，接常電12V/24V；

（2）黑線：電源負極或搭鐵線；

（3）白線：汽車ACC，檢測發動機開關狀態；

（4）橙色：模擬信號輸入；

（5）棕色：低觸發傳感器；

（6）綠色：斷油；

（7）藍色：劫警信號線；

（8）黃色：高觸發檢測線。

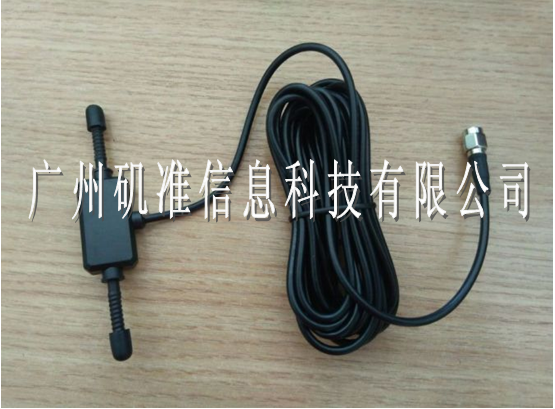

3、GSM通訊天線：

GSM天線是一種廣泛應用于歐洲及世界其他地方的數字移動電話系統。我們可簡單的理解為，車載GPS定位器借助GSM網絡通訊技術，將GPS模塊獲取的衛星定位數據通過GSM移動通信模塊傳輸?shù)奖O(jiān)控平臺。
